パイロットプラント用床置モデル ユニスタット 530w

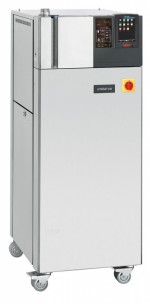

Huber_Unistat 530w

-120℃から425℃までの広範囲な温度範囲を高速かつ精密に制御できるシールド式循環恒温水槽です。特に急速かつ精密な加熱冷却プロセスを行う用途目的に最適です。

ユニスタット 527wは、高性能自動温度制御器の中で、パイロットプラント用途に最適な、中型のシールド式循環恒温槽です。12,000Wヒーターと、21kW(20℃時)9kW(-20度時)の冷凍機を組み合わせ、-55℃~250℃の温度域を、±0.01Kの温度精度で精密温調します。

Unistat 500シリーズで、最も強力なモデルで、生産用も視野に入れたモデルです。

最大揚程25m、最大流量90L/分の高性能循環ポンプは、オプションのVPCバイパスを装着すると、あらかじめ設定した上限水圧内で最大限に流量を出せるよう、熱媒体の粘度変化に対応してフィードバックをかけながら、ポンプ能力を調整しつつ、熱媒体を循環させることができますので、ガラス反応容器のような繊細なアプリケーションを保護すると同時に、高速温調が可能になっています。また、VPCバイパス+流量オプションで、あらかじめ設定した流量で流すような設定も可能です

幅540mm X 奥行704mm X 高さ1,491mmのコンパクトなサイズは、パイロットプラントでの使用に最適で、幅広い温度範囲により、あらゆるアプリケーションに対応します。

外部密閉循環と、外部開放循環の両方に対応致します。

特徴

  • -55℃~250℃の幅広い温度範囲と、±0.01Kの精密温調
  • 高温域、低温域での両方の冷却能力に優れたモデル
  • 最大流量90L/分、最大圧力2.5bar(揚程25m)の、強力な循環ポンプ
  • ヒーター容量12,000W, 冷凍能力21kW(20℃時)のパワフルでパイロットプラントに最適なパワー
  • 幅540mm X 奥行704mm X 高さ1,491mmのコンパクトなサイズ(水冷式モデルの場合)
  • 日本語対応 i Pad式フィンガータッチ・カラータッチ・ディスプレイで、直感的に簡単操作が可能
  • 過昇温防止機構、ポンプ過負荷監視、⊿Tリミット、ユーザーレベル設定など、安全機能完備
  • 最大100ステップ、 10個のプログラムを保存することが可能、ノン・リニア ランピング可能
  • RS232/485, LAN(RJ45), USBポート, POKOアラーム, ECSスタンバイ標準装備、アナログI/Oオプション
  • 専用ロギング・ソフトウェアで、温調履歴を取り込み、遠隔操作が可能

アプリケーション

自動車

  • 各種実験装置の温調
  • 中型反応容器の温調
  • 生産設備の冷却
  • 熱交換プレートの温調
  • 実験システムの温調

仕様

Unistat 530w
コンデンサー冷却方式 水冷
温度範囲 -55…250℃
温度精度 ±0.01K
ポンプ能力 最大流量 90L/分
最大圧力 2.5bar
ヒーター容量 12kw
冷却能力 20℃時 21.0kW
0℃時 16.0kW
-20℃時 9.0kW
-40℃時 3.0kW
-60℃時 -
-80℃時 -
寸法 幅x奥行x高さmm 540x704x1491
装置内熱媒体量 7.2L
膨張タンク容量 16L
配管接続口径 M30x1.5
電源仕様 3相N付400V-50Hz
3相200V-50Hz
3相200V-60Hz
3相208V-60Hz
3相380V-60Hz
3相440V-60Hz
3相460V-60Hz
(31A)
